BR075 板式换热器
工作原理与结构板式换热器是用薄金属板压制成具有一定波纹形状的换热板片,然后叠装,用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道,中间有隔层板片将流体分开,并通过此板片进行换热。板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。设计特点★节能效率高其换热系数在3000~4500kcal/m2·°c·h,比管壳式换热器的热效率高3~5倍。★结构紧凑板式换热器板片紧密排列,与其他换热器类型相比,板式换热器的占地面积和占用空间较少,面积相同换热量的板式换热器仅为管壳式换热器的1/5。★容易清洗拆装方便板式换热器靠夹紧螺栓将夹固板板片夹紧,因此拆装方便,随时可以打开清洗,同时由于板面光洁,湍流程度高,不易结。★使用寿命长板式换热器采用不锈钢或钛合金板片压制,可耐各种腐蚀介质,胶垫可随意更换,并可方便在、拆装检修。★适应性强板式换热器板片为独立元件,可按要求随意增减流程,形式多样;可适用于各种不同的、工艺的要求。★可进行多种介质换热在一台换热器中,若进行多种介质换热,只要设置中间隔板即可实现例如三种介质相互换热,则设置一块中间隔板。应用领域板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门,可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况。★暖通空调热电厂废热区域供暖,加热生活用水,锅炉区域供暖、空调系统的加热制冷、蓄能系统及锅炉配套使用。★食品行业制盐,乳品,酱油,醋的杀菌、冷却,动植物油加热、冷却,啤酒生产中啤酒、麦芽汁的加热冷却,制糖,明胶浓缩,杀菌、冷却,制造谷氨酸钠。★化学工业制造氧化钛、酒精发酵、合成氨、树脂合成、制造橡胶、冷却磷酸、冷却甲醛水、碱炭工业、电解制碱。★造纸及纺织业冷却黑水,漂白用盐、碱液的加热、冷却,玻璃纸废液的热回收,加热蒸煮酸,冷却氢氧化钠水溶液,回收漂白张纸的废液,排气的凝缩,预热浓缩纸浆似的废液;纺织业的各种废液热回收,沸腾磷化纤维的冷却,冷却粘胶液,醋酸和酸醋酐的冷却,冷却碱水溶液,粘胶丝的加热和冷却。★其它泳池洗浴中心水循环及过滤净化;医药、石油、建陶、玻璃、水泥、地热利用等。

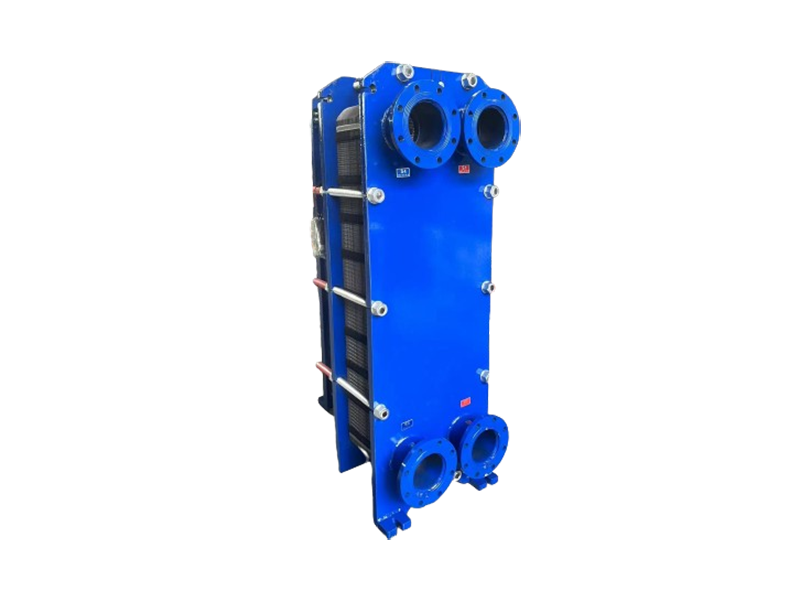

BR075 板式换热器
产品介绍

工作原理与结构

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片,然后叠装,用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道,中间有隔层板片将流体分开,并通过此板片进行换热。板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。


设计特点

★节能效率高

其换热系数在3000~4500kcal/m2·°c·h,比管壳式换热器的热效率高3~5倍。

★结构紧凑

板式换热器板片紧密排列,与其他换热器类型相比,板式换热器的占地面积和占用空间较少,面积相同换热量的板式换热器仅为管壳式换热器的1/5。

★容易清洗拆装方便

板式换热器靠夹紧螺栓将夹固板板片夹紧,因此拆装方便,随时可以打开清洗,同时由于板面光洁,湍流程度高,不易结。

★使用寿命长

板式换热器采用不锈钢或钛合金板片压制,可耐各种腐蚀介质,胶垫可随意更换,并可方便在、拆装检修。

★适应性强

板式换热器板片为独立元件,可按要求随意增减流程,形式多样;可适用于各种不同的、工艺的要求。

★可进行多种介质换热

在一台换热器中,若进行多种介质换热,只要设置中间隔板即可实现例如三种介质相互换热,则设置一块中间隔板。

应用领域

板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门,可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况。

★暖通空调

热电厂废热区域供暖,加热生活用水,锅炉区域供暖、空调系统的加热制冷、蓄能系统及锅炉配套使用。

★食品行业

制盐,乳品,酱油,醋的杀菌、冷却,动植物油加热、冷却,啤酒生产中啤酒、麦芽汁的加热冷却,制糖,明胶浓缩,杀菌、冷却,制造谷氨酸钠。

★化学工业

制造氧化钛、酒精发酵、合成氨、树脂合成、制造橡胶、冷却磷酸、冷却甲醛水、碱炭工业、电解制碱。

★造纸及纺织业

冷却黑水,漂白用盐、碱液的加热、冷却,玻璃纸废液的热回收,加热蒸煮酸,冷却氢氧化钠水溶液,回收漂白张纸的废液,排气的凝缩,预热浓缩纸浆似的废液;纺织业的各种废液热回收,沸腾磷化纤维的冷却,冷却粘胶液,醋酸和酸醋酐的冷却,冷却碱水溶液,粘胶丝的加热和冷却。

★其它

泳池洗浴中心水循环及过滤净化;医药、石油、建陶、玻璃、水泥、地热利用等。



核心实力
01
专注换热设备研发和制造
新乡市鸿锐换热设备有限公司位于中国新乡市,是集生产、研发、销售于一体,换热设备制造行业的民营企业,是国际、国内换热设备市场主要供应商之一。
02
强大的技术研发能力
公司不断投入研发,致力于提供更可靠的换热设备,以过硬的技术,更好的品质,用心的服务,取信于每一位用户,并致力于长期合作,共同发展。
03
满足客户的多样化需求
公司坚持以人为本,科技取胜的原则,汇集了机械、设计、安装工艺等众多协作化、高效率的专业技术精英,设计合理的板式换热机组。
04
提供换热设备解决方案
一直以来致力于服务暖通空调、制冷、能源电力、冶金、化工、制药、食品、电子、船舶及环境处理等市场,提供随需应变的换热解决方案和全方位服务,并随时为用户在安装维修咨询方面提供方便和优质的服务。
