工作原理与结构

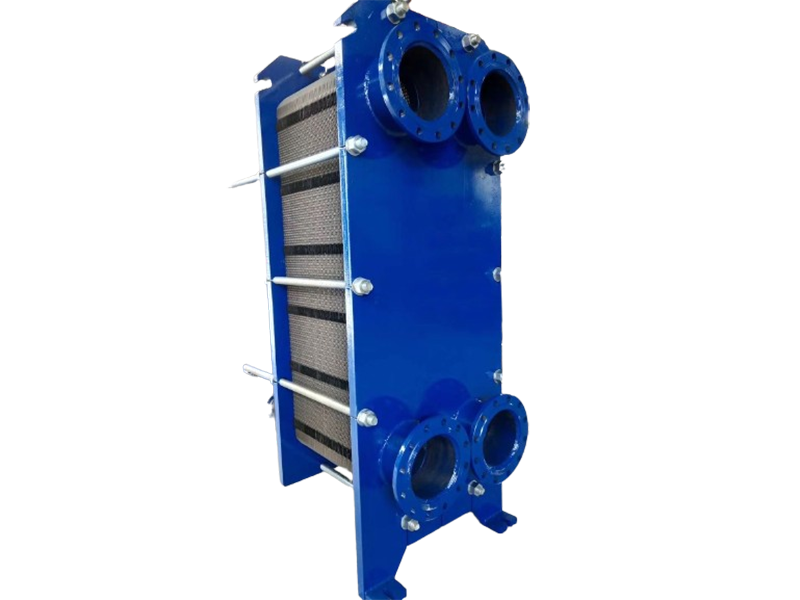

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道，中间有隔层板片将流体分开，并通过此板片进行换热。板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

设计特点

★节能效率高

其换热系数在3000~4500kcal/m2·°c·h，比管壳式换热器的热效率高3~5倍。

★结构紧凑

板式换热器板片紧密排列，与其他换热器类型相比，板式换热器的占地面积和占用空间较少，面积相同换热量的板式换热器仅为管壳式换热器的1/5。

★容易清洗拆装方便

板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装方便，随时可以打开清洗，同时由于板面光洁，湍流程度高，不易结。

★使用寿命长

板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介质，胶垫可随意更换，并可方便在、拆装检修。

★适应性强

板式换热器板片为独立元件，可按要求随意增减流程，形式多样；可适用于各种不同的、工艺的要求。

★可进行多种介质换热

在一台换热器中，若进行多种介质换热，只要设置中间隔板即可实现例如三种介质相互换热,则设置一块中间隔板。

应用领域

板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门，可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况。

★暖通空调

热电厂废热区域供暖，加热生活用水，锅炉区域供暖、空调系统的加热制冷、蓄能系统及锅炉配套使用。

★食品行业

制盐，乳品，酱油，醋的杀菌、冷却，动植物油加热、冷却，啤酒生产中啤酒、麦芽汁的加热冷却，制糖，明胶浓缩，杀菌、冷却，制造谷氨酸钠。

★化学工业

制造氧化钛、酒精发酵、合成氨、树脂合成、制造橡胶、冷却磷酸、冷却甲醛水、碱炭工业、电解制碱。

★造纸及纺织业

冷却黑水，漂白用盐、碱液的加热、冷却，玻璃纸废液的热回收，加热蒸煮酸，冷却氢氧化钠水溶液，回收漂白张纸的废液，排气的凝缩，预热浓缩纸浆似的废液;纺织业的各种废液热回收，沸腾磷化纤维的冷却，冷却粘胶液，醋酸和酸醋酐的冷却，冷却碱水溶液，粘胶丝的加热和冷却。

★其它

泳池洗浴中心水循环及过滤净化;医药、石油、建陶、玻璃、水泥、地热利用等。
